一、運放與三極管恒流源電路設計

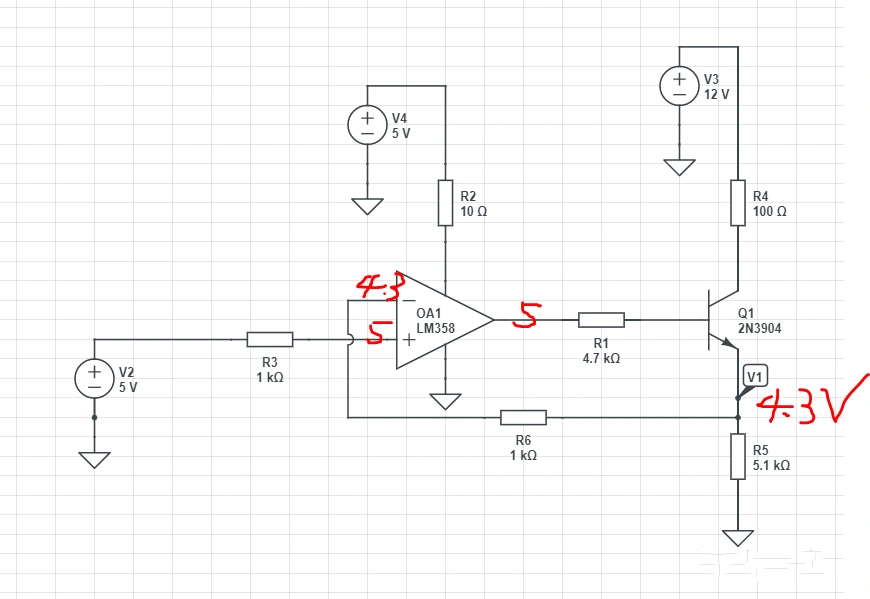

該電路通過改變電阻 R5 的阻值，能夠精確限制流過 R4（可作為負載電阻）的電流。在電路組成上，V2 為輸入?yún)⒖茧妷海B接至運放的正向輸入端；V3 和 V4 則為供電電壓。為了確保電路的穩定性和安全性，設計中包含了一些保護和輔助電阻：
R2 作為運放的保護電阻，可根據實際需求選擇是否保留。
R1 為三極管提供基極電流，確保在極端情況下（如 Q1 發射極直接接地）基極電流保持在合理范圍內，避免過大的電流對三極管造成損害。
R6 為運放的反向輸入提供回路，可根據電路需求選擇是否添加。
二、電路工作原理
運放正向輸入端接入 5V 參考電壓，初始狀態下假設反向輸入端電壓為 0V（此時三極管尚未導通）。在運放輸出端輸出 5V 電壓的作用下，NPN 型三極管 BE 間形成 0.7V 的壓降，使得 V1 處電壓穩定在約 4.3V。這一電壓施加于 R5 上，產生約 0.84mA 的電流，該電流即為流過 R4 的電流。
三、與電流鏡電路的對比

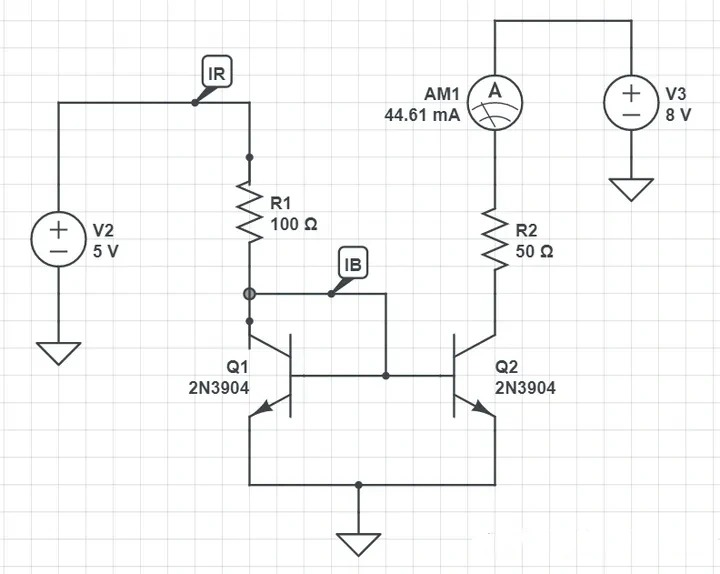

傳統電流鏡電路以其簡單性和低成本的優勢在一些基礎應用中廣泛使用。其優點主要體現在：
電路結構簡單：主要由兩個特性匹配的三極管組成，無需額外復雜的設計，易于實現。
成本低：無需使用昂貴的運算放大器，降低了整體電路的成本。
穩定性較好：由于電路中僅包含三極管，沒有其他復雜元件的干擾，因此在一定程度上可以實現較為穩定的電流輸出。
然而，電流鏡電路也存在一些局限性：
精度不高：受溫度變化、晶體管參數差異等因素的影響較大，難以獲得高精度的恒流輸出。
電流固定：通常只能提供固定值的電流，缺乏調節靈活性，無法滿足多種電流需求的應用場景。
相比之下，運放與三極管組合的恒流源電路具有以下顯著優勢：
高精度調節：借助運算放大器和反饋機制，能夠?qū)崿F(xiàn)對輸出電流的精確控制，滿足對精度要求較高的應用需求。
靈活性強：通過調整電路中的電阻參數或其他設計參數，可以靈活實現不同電流值的輸出，適應多種應用場景。
不過，該電路也存在一些需要權衡的方面：
電路復雜度和成本：由于引入了運算放大器和反饋電路，整體電路設計相對復雜，成本也有所增加。
噪聲和失真問題：反饋電路在某些情況下可能會引入額外的噪聲和失真，因此在高精度應用中需要更加謹慎地進行電路設計和優化，以減少這些不利因素的影響。
