穩壓二極管是一種特殊的半導體器件，其基本結構雖與普通二極管相似，擁有一個 PN 結，但由于獨特的制造工藝，在反向擊穿狀態下，PN 結不會遭受損壞。這一特性使得穩壓二極管在穩定電壓方面具有獨特的優勢。在工作時，穩壓二極管利用其反向擊穿特性實現穩壓功能。與普通二極管不同，當穩壓二極管承受的反向電壓達到穩壓值時，反向電流會急劇增大，但只要反向電流不超過允許的最大電流，它就能正常工作。其反向伏安特性曲線較陡，具有良好的線性度。

一、典型直流穩壓電路

穩壓二極管常用于構成直流穩壓電路。這種電路結構簡單，穩壓性能可靠。下圖展示了一種典型的直流穩壓電路。電路中，VD1 為穩壓二極管，R1 是其限流保護電阻。

工作時，未經穩定的直流工作電壓 +V 通過 R1 加到穩壓二極管上。由于 +V 遠大于 VD1 的穩壓值，VD1 進入工作狀態，兩端輸出穩定的直流電壓，作為穩壓電路的輸出電壓。

二、串聯型穩壓電路

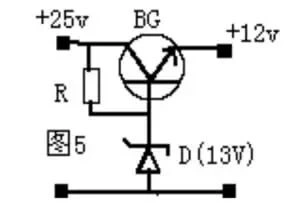

在串聯型穩壓電路中，穩壓二極管與晶體管等元件配合，提供更穩定的電壓輸出。下圖所示電路中，

晶體管 BG 的基極通過穩壓二極管 D 鉗定在 13V，從而確保發射極輸出恒定的 12V 電壓。這種電路在多種應用場景中廣泛使用，因其能有效提高電壓輸出的穩定性。

三、溫度補償電路

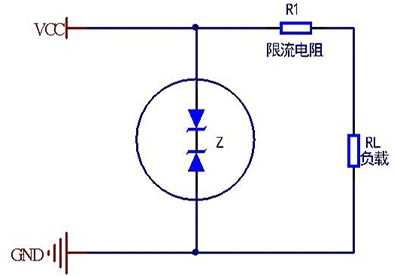

溫度變化可能影響穩壓二極管的性能，因此溫度補償電路在高精度穩壓電路中至關重要。一種溫度補償電路利用互補型穩壓二極管實現溫度補償。下圖展示了這種電路。互補型穩壓二極管內部包含兩只普通穩壓二極管，它們的溫度特性相反。當溫度變化時，一只二極管的管壓降下降，另一只的管壓降升高，從而保持總管壓降不變，實現溫度補償。

四、電子濾波器電路

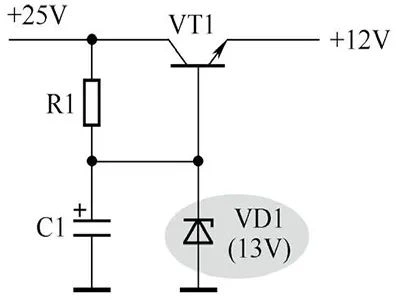

穩壓二極管在電子濾波器中也有應用。下圖所示為電子濾波器中的穩壓二極管應用電路。

電路中，VD1 是穩壓二極管，VT1 是電子濾波管，C1 是 VT1 基極濾波電容，R1 是 VT1 偏置電阻。穩壓二極管導通后，將 VT1 基極電壓穩定在 13V。利用三極管發射結導通后的結電壓基本不變的特性，VT1 發射極輸出穩定的直流電壓，實現穩定直流輸出電壓的目的。

五、浪涌保護電路

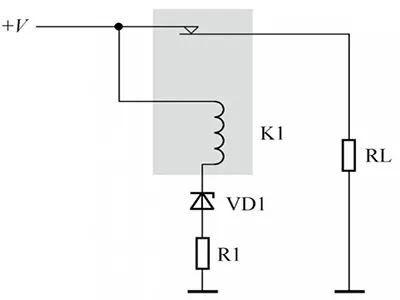

穩壓二極管可用于構成浪涌保護電路，保護負載免受電壓浪涌的損害。下圖展示了一種浪涌保護電路。

電路中，K1 是繼電器，VD1 是穩壓二極管，R1 是限流保護電阻，RL 是負載電阻。工作時，當工作電壓 +V 出現浪涌，電壓升高使 VD1 導通，電流流過繼電器 K1，促使其觸點斷開，切斷負載 RL 的供電，達到保護目的。

六、過壓保護電路

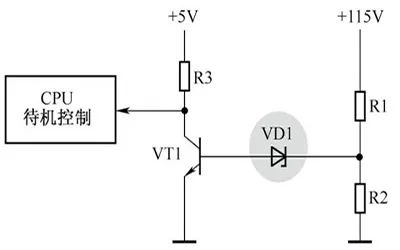

穩壓二極管在過壓保護電路中也有廣泛應用。下圖所示為一種過壓保護電路，這是在電視機中的具體應用實例。

電路中，VD1 是穩壓二極管，VT1 是控制管，+115V 是主工作電壓。電阻 R1 和 R2 構成分壓電路，分壓后的電壓通過穩壓二極管加到 VT1 基極。當 +115V 電壓正常時，分壓后的電壓不足以使 VD1 導通，VT1 截止，電視機正常工作。而當 +115V 過高時，VD1 導通，VT1 飽和導通，其集電極為低電平，觸發待機保護電路，使電視機進入待機狀態。

七、限幅電路

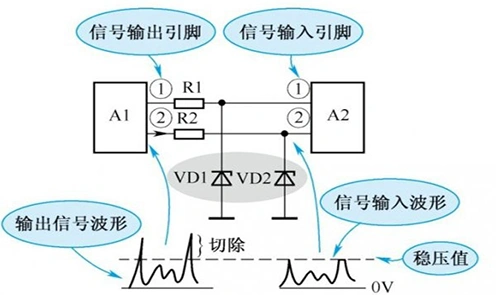

穩壓二極管還可用于構成限幅電路，限制信號幅度。下圖展示了一種限幅電路。

電路中，A1 和 A2 是集成電路，VD1 和 VD2 是穩壓二極管。集成電路 A1 的①腳輸出信號通過 R1 加到集成電路 A2 的①腳。當輸出信號幅度未超過 VD1 穩壓值時，信號完整傳輸至 A2 的①腳；當輸出信號幅度超過 VD1 穩壓值時，VD1 導通，限制信號幅度最大值，實現限幅功能。

八、電弧抑制電路

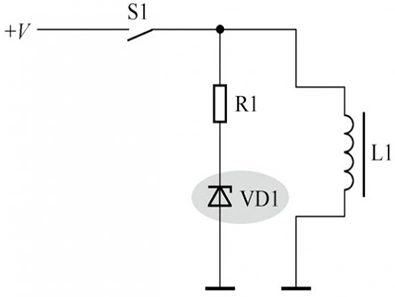

在功率較大的電磁吸鐵控制電路中，穩壓二極管可用于構成電弧抑制電路。下圖所示為電弧抑制電路。

電路中，VD1 是穩壓二極管，L1 是電感，R1 是限流保護電阻，S1 是電源開關。當電源開關 S1 從接通轉為斷開時，電感 L1 兩端產生很大的反向電動勢。該電動勢通過 R1 加到 VD1 兩端，使其導通，釋放反向電動勢能量，避免開關 S1 產生電弧，實現消弧目的。

穩壓二極管作為一種特殊的半導體器件，在電子電路中具有廣泛的應用。通過深入理解其特性，并合理設計電路，可以充分發揮其穩壓、保護等功能，提高電子設備的性能和可靠性。
