橋式整流電路中二極管單向導電特性對效率的影響介紹
本文深入探討了橋式整流電路中二極管的單向導電特性及其對電路效率的影響，并提出了優化策略。二極管作為橋式整流電路的核心元件，其性能直接影響整流效率和輸出質量。通過分析二極管的導通電壓、反向恢復時間、反向電流和溫度特性等因素，本文旨在為提高橋式整流電路的效率提供理論依據和實踐指導。
本文深入探討了橋式整流電路中二極管的單向導電特性及其對電路效率的影響，并提出了優化策略。二極管作為橋式整流電路的核心元件，其性能直接影響整流效率和輸出質量。通過分析二極管的導通電壓、反向恢復時間、反向電流和溫度特性等因素，本文旨在為提高橋式整流電路的效率提供理論依據和實踐指導。
一、引言
橋式整流電路作為一種將交流電轉換為直流電的關鍵技術，在電源系統中具有廣泛應用。二極管的單向導電特性在這一過程中起著至關重要的作用。本文將詳細分析二極管的單向導電特性如何影響橋式整流電路的效率，并探討優化策略，以提高電路性能和可靠性。
二、二極管的單向導電特性及其在整流電路中的應用

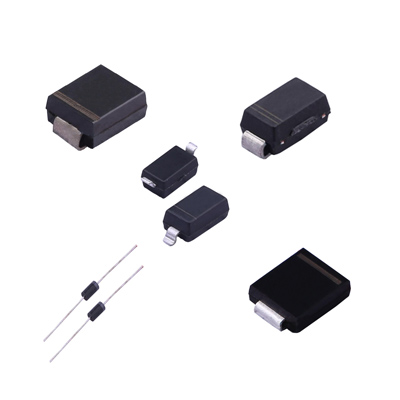

（一）二極管的基本結構與特性
二極管由P型和N型半導體材料構成，形成PN結。PN結的特殊結構使得二極管具有單向導電性，即僅允許電流在一個方向上流動。當正向電壓施加時，PN結導通，電流可以流動；而反向電壓施加時，PN結截止，電流被阻斷。
（二）二極管在橋式整流電路中的應用
橋式整流電路利用四個二極管的單向導電特性，將交流電的雙向電流轉換為單向直流電流。無論交流電源的極性如何變化，總有兩個二極管導通，確保電流始終流向負載，實現高效的整流。
三、橋式整流電路的工作原理
橋式整流電路由四個二極管呈橋式排列組成。在交流電的每個周期中：
正半周期：兩個二極管導通，電流從交流電源的正極流向負載，再返回電源的負極。
負半周期：另外兩個二極管導通，電流方向保持不變，繼續流向負載。
這種交替導通機制確保輸出電流始終為單向，但交流電的頻率決定了輸出直流電流的波動頻率。
四、二極管單向導電特性對電路效率的影響
（一）導通電壓的影響
二極管的導通電壓（通常為0.7V）是影響整流效率的關鍵因素。電流必須克服這一電壓才能流過二極管，導致功率損耗。在低交流電壓條件下，這一損耗更為顯著。
（二）反向恢復時間的影響
反向恢復時間是指二極管從導通狀態切換到截止狀態所需的時間。較長的反向恢復時間會導致瞬時電流脈沖，增加功率損耗并引起波形失真，影響輸出電流質量。
（三）反向電流與溫度特性的影響
高溫環境會增加二極管的漏電流，導致額外的能量損失并降低效率。因此，選擇具有低漏電流和良好耐高溫性能的二極管至關重要。
五、提高橋式整流電路效率的策略
（一）選擇低導通電壓二極管
選用低導通電壓的二極管（如肖特基二極管）可以顯著減少能量損耗，提高整流效率。
（二）優化反向恢復時間
使用快速反向恢復二極管或肖特基二極管可以減少反向恢復時間，降低開關過程中的功率損耗，尤其在高頻應用中效果顯著。
（三）合理設計散熱系統
有效的散熱設計可以降低二極管工作時的溫升，減少溫度引起的漏電流和功率損耗，提高電路的效率和可靠性。
（四）采用濾波電路
在整流器輸出端增加濾波電路（如電容或電感）可以平滑直流電流，減少波動，提高輸出電壓的穩定性，從而提升整個電路的效率。
六、結論
橋式整流電路通過二極管的單向導電特性實現交流電到直流電的轉換，其效率受二極管的導通電壓、反向恢復時間、反向電流和溫度特性等因素的影響。選擇合適的二極管并優化電路設計，可以顯著提高整流電路的性能，降低能量損耗，確保系統的高效運行。隨著技術的不斷進步，橋式整流電路的效率將進一步提升，為現代電氣設備提供更加穩定和高效的電力供應。
