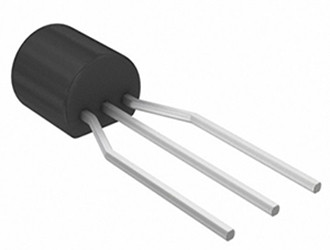

在現代電子技術中，晶體三極管作為基礎半導體器件，廣泛應用于各類電路設計中，尤其在模擬信號放大、電流控制以及混合信號處理等領域發揮著不可替代的作用。本文將從直流電路、交流電路及混合電路三個維度，深入探討三極管的技術特性與應用場景。
一、直流電路中的三極管應用
在直流電路中，三極管的核心功能是實現開關控制與信號放大。其工作狀態可分為截止區、放大區和飽和區，這三種狀態決定了三極管在電路中的具體表現。
1. 開關功能的實現
當基極電流為零或極低時，三極管進入截止區，此時集電極與發射極之間形成高阻抗?fàn)顟B(tài)，相當于開關斷開，無電流通過。而當基極電流達到一定閾值時，三極管進入飽和區，集電極與發射極形成低阻抗通路，電流可自由流動，相當于開關閉合。這種特性使三極管在數字電路中廣泛用于邏輯門設計及信號切換。
2. 放大功能的實現
在放大區，基極電流的微小變化可引起集電極電流的顯著變化，從而實現信號的線性放大。通過精確設置偏置電壓，可確保三極管穩定工作在放大區，這一特性在音頻放大器、傳感器信號調理等場景中至關重要。
二、交流電路中的三極管應用
在交流電路中，三極管的應用更為復雜，主要體現在信號放大、波形整形及振蕩信號生成等方面。
1. 信號放大
三極管通過調整工作點運行在放大區，可有效放大微弱交流信號。在音頻放大器和無線電接收器中，需特別關注三極管的頻率響應特性，確保其在目標頻段內保持高增益，避免信號失真或衰減。
2. 振蕩電路設計
在振蕩器中，三極管通過正反饋機制維持持續振蕩，生成穩定的交流信號。合理設計反饋網絡和偏置條件，可確保振蕩器輸出精確的頻率信號，廣泛應用于時鐘電路、調制信號生成及射頻通信領域。
3. 頻率響應優化
三極管的增益隨頻率升高而下降，因此在高頻應用中需通過補償設計（如加入高頻旁路電容）優化頻率響應，確保電路在寬頻帶內保持穩定增益。
三、混合信號電路中的三極管應用
在同時處理直流偏置與交流信號的混合電路中，三極管展現出獨特優勢。例如，在通信設備中，三極管可同時實現直流工作點的穩定維持與交流信號的高效放大，典型應用場景包括：
射頻功率放大：通過合理設計偏置網絡，三極管可在高頻段實現高效功率放大。
音頻信號調制：在調幅（AM）或調頻（FM）電路中，三極管可同時處理載波信號與調制信號。
自動增益控制（AGC）：利用三極管的非線性特性實現信號動態范圍的自動調整。
四、結論
晶體三極管作為電子電路的核心元件，其在直流、交流及混合信號處理中的廣泛應用體現了其技術價值。通過對工作狀態的精確控制，三極管在開關、放大及振蕩等場景中均能發揮關鍵作用。隨著電子系統向高頻化、高集成化方向發展，三極管的應用將繼續拓展，特別是在5G通信、物聯網傳感器及可再生能源管理等新興領域，其性能優化與創新應用將成為未來技術發展的重要方向。
