肖特基二極管
肖特基二極管（Schottky BarrierDiode SBD），也稱肖特基勢壘二極管，與PN結二極管相比具有更低的正向壓降和更快的開關速度。
這是因為肖特基二極管采用了金屬與半導體的接觸方式，形成了一個非常薄的勢壘，在正向偏置時可以迅速導通，并且在反向偏置時只有非常小的反向漏電流。
肖特基二極管除了應用于高頻整流、開關電源、太陽能電池等場合，同時也可以作為放大器、混頻器和檢波器等器件的關鍵元件。
基本原理
肖特基二極管的基本原理是：在金屬（例如鉛）和半導體（N型硅片）的接觸面上，用已形成的肖特基來阻擋反向電壓。
肖特基與PN結的整流作用原理有根本性的差異。
肖特基的耐壓程度比較低，一般在 40 - 150V左右，其特長是：開關速度非?？?，反向恢復時間特別地短。因此，能制作開關二極管和低壓大電流整流二極管。
肖特基二極管的金屬層除鎢材料外，還可以采用金、鉬、鎳、鈦等材料。其半導體材料采用硅或砷化鎵，這種器件是由多數載流子導電的，所以，其反向飽和電流較以少數載流子導電的PN結大得多。
由于肖特基二極管中少數載流子的存儲效應甚微，所以其頻率響應僅為RC時間常數限制，因此，它是高頻和快速開關的理想器件。其工作頻率可達100GHz。并且，MIS（金屬-絕緣體-半導體）肖特基二極管可以用來制作太陽能電池或發光二極管（光的頻率更高）。

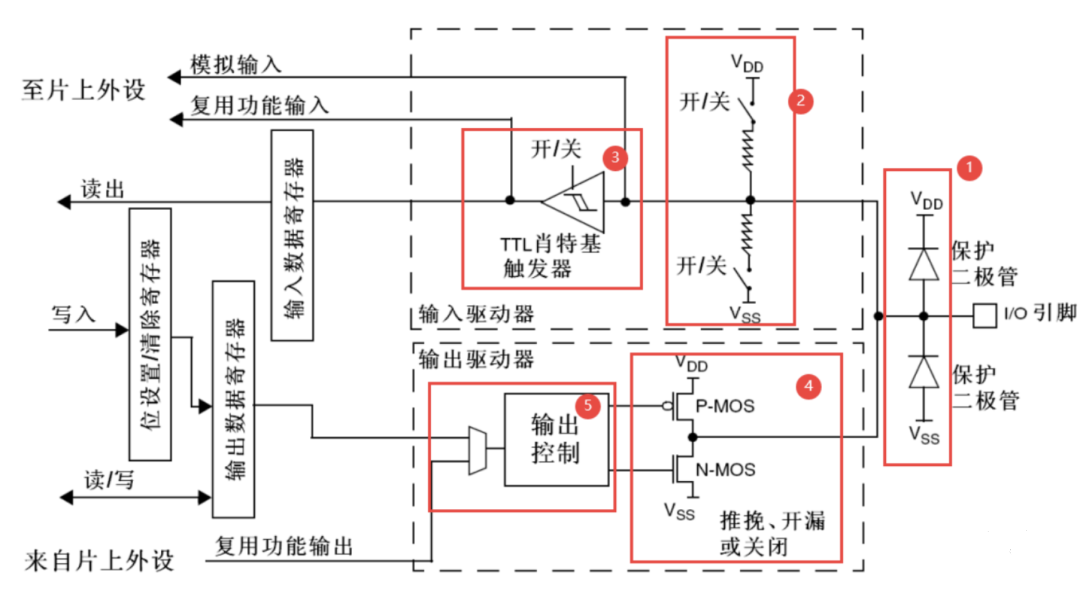

因為肖特基二極管的正向導通電壓很低，僅為 0.3V 左右，因此，肖特基二極管常用在 IO 口的鉗位保護電路中，如上圖中①部分所示的電路。

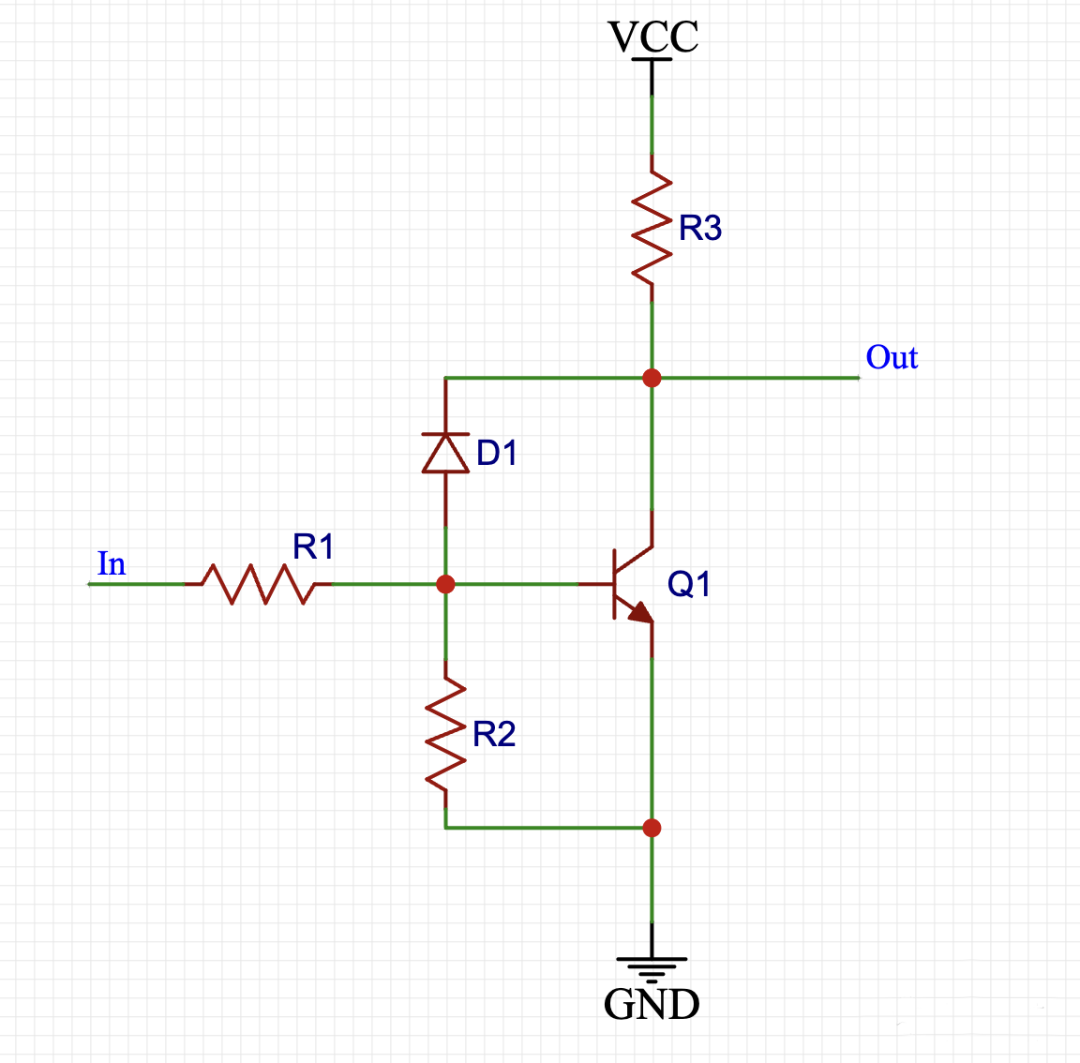

同時肖特基二極管在門電路中作為三極管集電極的箝位二極管，以防止三極管因進入飽和狀態而降低開關速度，如上圖中的二極管 D1 。
總結起來就是，肖特基勢壘二極管反向恢復時間極短（可以小到幾納秒），正向導通壓降僅0.3V左右，而整流電流卻可達到幾千安培。
