MOS管（金屬-氧化物-半導體場效應晶體管（Metal-Oxide-Semiconductor Field-Effect Transistor，簡稱MOSFET）是一種常用的半導體器件，MOS管具有很多優點，例如功耗低、速度快、可靠性高、體積小等特點，因此在電子電路設計中應用非常廣泛。
MOS管可以作為開關、放大器、穩壓器等電路中的關鍵元件，其作用是控制電流的流動，從而實現電路的控制和調節。
MOS管的原理
MOS管有很多種類，如 nMOS、pMOS、CMOS等，它們之間的差別主要在于使用不同的材料和結構，但是它們的基本原理都是相同的。

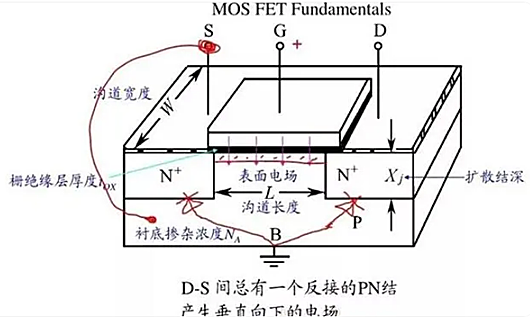

MOS管的原理是基于場效應的，即通過控制柵極電場強度，改變半導體中載流子的濃度，從而調節電路的電流。MOS管的結構由金屬柵極、氧化物絕緣層和半導體基底組成。其中金屬柵極是控制電路的關鍵，它被放置在氧化物層上面，與半導體基底隔開。當柵極施加電壓時，會在氧化物層和半導體基底之間形成一個電場，這個電場會影響半導體中的載流子濃度，從而控制電路的電流。
電壓增大時，電場的強度也會增大，從而導致半導體中的電荷分布發生變化。這種變化會導致在半導體表面形成一個電荷溝道，溝道的導電性質會隨著電場強度的變化而發生改變。

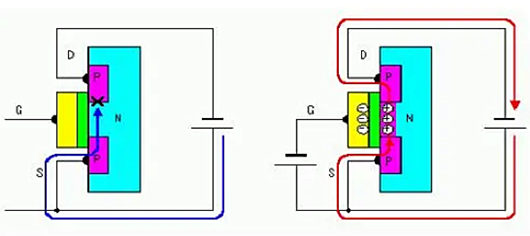

在 MOS管的通道中，溝道的導電性質可以被控制。當溝道導電性質良好時，電流可以在 MOS管中自由地流動。反之，當溝道導電性質較差時，電流無法流過 MOS管。這種控制是通過改變金屬柵極上施加的電壓來實現的。當施加電壓變化時，溝道的導電性質也會發生變化，從而導致 MOS管的電阻發生變化。
總之，MOS管的原理就是通過改變金屬柵極上的電壓來控制溝道的導電性質，從而實現對 MOS管中電流的控制。
mos管的作用
MOS管根據不同的工作方式和結構特點，可以分為多種類型，例如N溝道MOS管、P溝道MOS管、增強型MOS管和耗盡型MOS管等。其中N溝道MOS管和P溝道MOS管是最常見的兩種類型，它們的區別在于載流子的類型不同。N溝道MOS管中的載流子為負電子，P溝道MOS管中的載流子為正空穴。
增強型MOS管和耗盡型MOS管則是根據柵極電壓的作用方式不同而區分的，增強型MOS管需要施加正電壓才能使電路導通，而耗盡型MOS管則需要施加負電壓才能使電路導通。
MOS工作在導通區或者截止區的時候可以當開關使用。外加PWM信號可以用于調壓，電機調速等方面。
幾個MOS管搭配可以起到單向?qū)ǖ淖饔?類似二極管單向?qū)?，比二極管有優勢的地方是壓降小、功耗低，導通電流大。低電壓大電流的情況下優勢更明顯;
工作在可變電阻區的時候可以當一個電阻使用，一般集成芯片中的電阻就是使用這種方式的電阻，優勢是生產方便，體積小巧。
工作在可變電阻區還可以起到放大的作用，與三極管放大電路類似。
mos管的應用場景：
放大器：MOS管可以用作放大器，它可以放大小信號，從而增強信號的強度。
開關：MOS管可以作為電子開關，它可以在電路中開啟或關閉電路，從而實現電路的控制。
時鐘電路：MOS管可以用于制作時鐘電路，它可以對輸入信號進行處理，從而實現時鐘信號的發生和計數。
通信：MOS管可以作為射頻放大器，放大無線電信號，從而增強信號的傳輸距離和質量。
濾波器：MOS管可以用于制作濾波器，它可以濾除一定頻率范圍的信號，從而實現對信號的頻率選擇性處理。
