RS5M快恢復二極管,RS5M二極管參數,RS5M規格書和作用詳解
在現代電子領域中，半導體二極管作為一種基礎且關鍵的元件，發揮著舉足輕重的作用。其中，RS5M快恢復二極管憑借其獨特的性能特點，在開關電源、PWM脈寬調制器、變頻器等電子電路中得到了廣泛應用。本文將深入解析RS5M快恢復二極管的參數特性及其在電路中的作用。

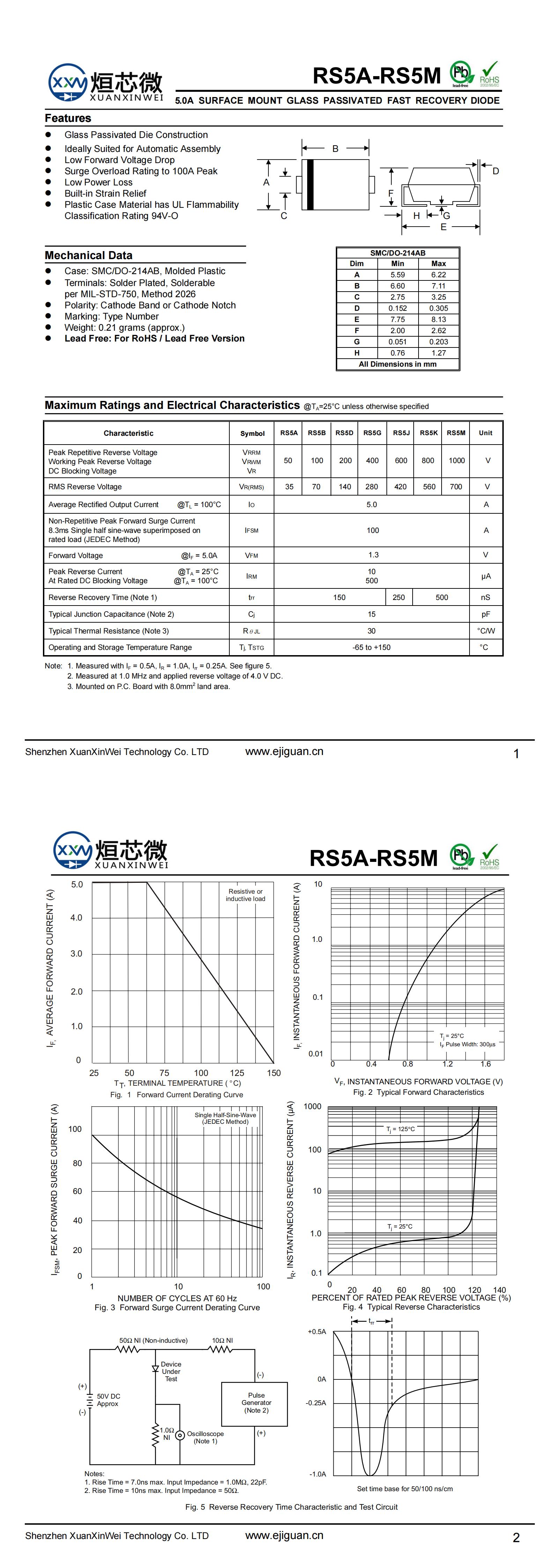

RS5M快恢復二極管參數如下：
在現代電子領域中，半導體二極管作為一種基礎且關鍵的元件，發揮著舉足輕重的作用。其中，RS5M快恢復二極管憑借其獨特的性能特點，在開關電源、PWM脈寬調制器、變頻器等電子電路中得到了廣泛應用。本文將深入解析RS5M快恢復二極管的參數特性及其在電路中的作用。
RS5M快恢復二極管參數如下：
Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：1000V
Maximum DC blocking voltage VDC 最大直流閉鎖電壓：1000V
Maximum average forward rectified current I(AV) 最大正向平均整流電流：5.0A
Maximum instantaneous forward voltage at 5.0A VF 5.0A時的最大瞬時正向電壓：1.3V
Ma ximum reverse reco very time trr 最大反向恢復時間：500ns
Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：5.0μA
Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：250μA
Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-65to +150℃
首先，我們來看一下RS5M快恢復二極管的參數特性。該二極管屬于PIN結型二極管，這種特殊的內部結構使得它具有開關特性好、反向恢復時間短的特點。具體來說，PIN結二極管在P型硅材料與N型硅材料之間增加了一個基區I，這個基區非常薄，因此反向恢復電荷很小，從而實現了反向恢復時間短的特性。此外，這種結構還使得RS5M快恢復二極管的正向壓降較低，反向擊穿電壓（耐壓值）較高，進一步提升了其性能表現。
然后，我們來看看RS5M快恢復二極管在電路中的作用。由于其獨特的性能特點，RS5M快恢復二極管在電子電路中扮演著多種角色。它常常被用作高頻整流二極管，用于將交流電轉換為直流電，其快速的開關特性和低正向壓降使得這個過程更為高效。此外，RS5M快恢復二極管還可以作為續流二極管或阻尼二極管使用，有助于電路中電流的平穩流動，減少電流的突變對電路造成的沖擊。
值得注意的是，RS5M快恢復二極管在開關電源、PWM脈寬調制器、變頻器等電子電路中的應用尤為突出。這些電路往往要求元件具有快速響應、高效率、高可靠性等特點，而RS5M快恢復二極管正好滿足了這些需求。例如，在PWM脈寬調制器中，RS5M快恢復二極管能夠準確地控制電流的開關，從而實現精確的電壓調節。在變頻器中，RS5M快恢復二極管能夠快速響應電壓和頻率的變化，保證電路的穩定運行。
總的來說，RS5M快恢復二極管憑借其優秀的性能特性和廣泛的應用領域，成為了現代電子領域中不可或缺的一部分。通過深入理解其參數特性和在電路中的作用，我們可以更好地利用這一元件，提升電路的性能和穩定性。未來，隨著電子技術的不斷發展，RS5M快恢復二極管的應用領域還將進一步拓寬，其在電子領域中的地位也將更加穩固。
