等效電阻簡介
幾個連接起來的電阻所起的作用，可以用一個電阻來代替，這個電阻就是那些電阻的等效電阻。
也就是說任何電回路中的電阻，不論有多少只，都可等效為一個電阻來代替。而不影響原回路兩端的電壓和回路中電流強度的變化。
這個等效電阻，是由多個電阻經過等效串并聯公式，計算出等效電阻的大小值。
也可以說，將這一等效電阻代替原有的幾個電阻后，對于整個電路的電壓和電流量不會產生任何的影響，所以這個電阻就叫做回路中的等效電阻。
等效電阻性質
電路中能替代幾個電阻使其他部分無任何改變的一個電阻。又稱總電阻。
在串聯電路中，把歐姆定律分別用于每個電阻可得U1=IR1，U2=IR2，…，Un=IRn，根據電壓定義，U=U1+U2+…+Un，于是U=I(R1+R2+…+Rn)。
若用一個阻值為R的電阻元件代替原來n個串聯電阻，此R滿足R=R1+R2+…+Rn，則此電阻元件的電流將與原串聯電路的電流相同。
R稱為串聯電路的等效電阻。串聯電路的等效電阻等于各分電阻之和。
在并聯電路中，I=I1+I2+…+In，因為I1=U/R1，I2=U/R2，…In=U/Rn，所以I=U(1/R1+1/R2+…+1/Rn)。
若用一個阻值為R的電阻元件代替原來n個并聯電阻，此R滿足1/R=1/R1+1/R2+…+1/Rn，則此電阻元件上的電流將與原并聯電路的總電流I相同。
R稱為并聯電路的等效電阻。并聯電路的等效電阻的倒數等于各分電阻的倒數和。
關于等效電阻(總電阻)有以下幾個結論：
①并聯電路的等效電阻必小于每個參與并聯的電阻的阻值；
②當兩個電阻的阻值R1和R2相差懸殊時，串聯等效電阻R近似等于其中較大電阻的阻值；并聯等效電阻R近似等于其中小電阻的阻值；
③當兩個電阻值相等時，并聯等效電阻等于每個電阻阻值之半。
等效電阻計算方法

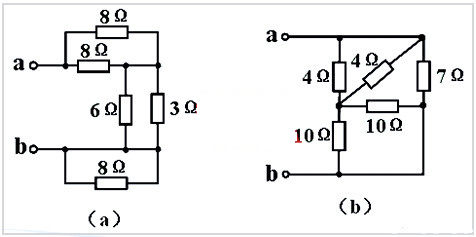

例：電路如圖所示，計算a、b間的等效電阻Req。
解：對于電路（a）：
上面的兩個8Ω電阻并聯，可以等效成一個4Ω電阻；3Ω和6Ω電阻并聯，可以等效成一個2Ω電阻；下面的8Ω電阻與導線并聯，被短接。
通過分析，原電路可以化簡成
a、b間的等效電阻Req=6Ω。
對于電路（b）：
兩個4Ω電阻并聯，可以等效成一個2Ω電阻；兩個10Ω電阻并聯，可以等效成一個5Ω電阻；7Ω電阻連在a、b之間。
通過分析，原電路可以化簡成
a、b間的等效電阻Req=3.5Ω。
