CMOS反相器電路

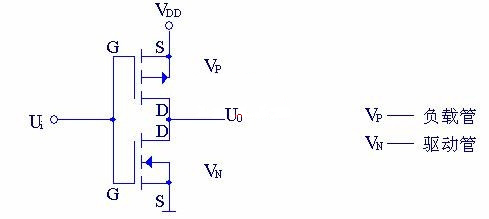

圖1 CMOS反相器電路
（1）工作原理
①輸入低電平 Ui=0 時 VN截止， VP導通 Uo≈VDD
②輸入高電平， UI = +UDD VN導通， Vp截止 Uo≈0v
（2）電壓傳輸特性
（截止區） AB：UIVTN VN截止、 VP導通。
（導通區） CD：UIVDD-VTP VN 導通、VP 截止。
（轉折區） BC：閾值電壓：UTH =1/2UDD 若VI=UTH=1/2UDD 則ID達最大。
（3）輸入保護電路

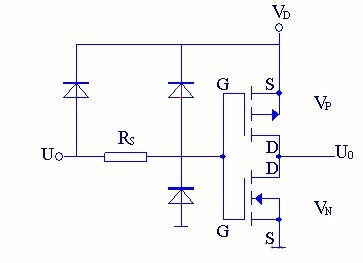

圖2輸入保護電路
（4）功耗
①靜態:總是一管導通一管止,漏電流很小,功耗小，只有幾微瓦( TTL靜態功耗單位mw )。
②動態:轉換是電流大，( 若工作頻率高,功耗mw左右)。
（5） CMOS的特點
①微功耗小;
②對電源電壓適應性強(3---18V) ;
③抗干擾能力強;
④帶負載能力強 (扇出系數大于100以上)。
CMOS門電路非門
驅動管并聯 ;負載管并聯;有1出0,全1出1。
圖3 CMOS或非門
