穩壓二極管工作原理
穩壓二極管也稱齊納二極管或反向擊穿二極管，在電路中起穩定電壓作用。它是利用二極管被反向擊穿后，在一定反向電流范圍內反向電壓不隨反向電流變化這一特點進行穩壓的。

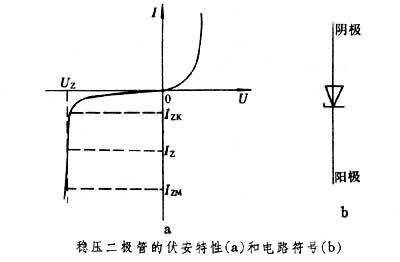

穩壓二極管是一個特殊的面接觸型的半導體硅二極管，通常由硅半導體材料采用合金法或擴散法制成。其伏安特性曲線與普通二極管相似，但反向擊穿曲線比較陡。
穩壓二極管工作于反向擊穿區，由于它在電路中與適當電阻配合后能起到穩定電壓的作用，故稱為穩壓管。穩壓管反向電壓在一定范圍內變化時，反向電流很小，當反向電壓增高到擊穿電壓時，反向電流突然猛增，穩壓管從而反向擊穿，此后，電流雖然在很大范圍內變化，但穩壓管兩端的電壓的變化卻相當小，利于這一特性，穩壓管訪問就在電路到起到穩壓的作用了。
而且，穩壓管與其它普能二極管不同之反向擊穿是可逆性的，當去掉反向電壓穩壓管又恢復正常，但如果反向電流超過允許范圍，穩壓二極管則會被徹底擊穿而損壞，所以，與其配合的電阻往往起到限流的作用。
穩壓二極管在電路中常用“ZD”加數字表示，如：ZD5表示編號為5的穩壓管。
1、穩壓二極管的穩壓原理：穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。
2、故障特點：穩壓二極管的故障主要表現在開路、短路和穩壓值不穩定。在這3種故障中，前一種故障表現出電源電壓升高；后2種故障表現為電源電壓變低到零伏或輸出不穩定。
