差模電感是一種對差模高頻干擾的感抗大的電感，也稱差模扼制線圈。其必須流過交流電源電流，一般是采用μ值較低的鐵粉心(Iron powdercore)，由于μ值較低所以感值較低，典型值是數十uH到數百uH之間。差模電感器磁芯材料有3種：鐵硅鋁磁粉芯的單位體積成本最低，因此最適合制作民用差模電感器。鐵鎳50和鐵鎳鉬磁粉芯的價格遠遠高于鐵硅鋁磁粉芯，更適合軍用和一些對體積和性能要求高的場合。下面講述其的原理、特點以及作用：
1.特點
(1)堅固及低成本;
(2)頻率特性優良;
(3)良好的衰減特性;
(4)選材符合安規格標準;
(5)低漏磁(磁損) 。

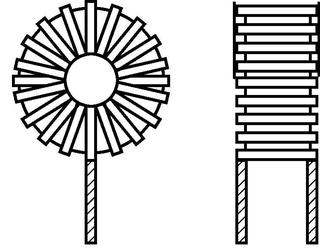

差模電感器結構示意圖
2.工作原理
當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響(和少量因漏感造成的阻尼);當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。

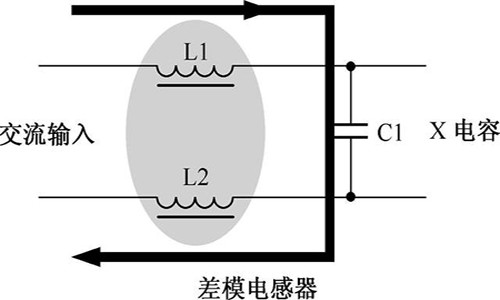

下圖所示是差模電感器電路，差模電感器L1、L2與X電容串聯構成回路，因?yàn)長1和L2對差模高頻干擾的感抗大，而X電容C1對高頻干擾的容抗小，這樣將差模干擾噪聲濾除，而不能加到后面的電路中，達到抑制差模高頻干擾噪聲的目的 。
差模電感工作原理圖
3.作用
差模電感在交流電頻率一定的情況下，電感量越大，對交流電的阻礙能力越大，電感量越小，其阻礙能力越小。另，在電感量一定的情況下，交流電的頻率越高，電感對交流電的阻礙能力也越大，頻率越低，電感對交流電的阻礙能力越小。也就是說，電感有阻止交流電通過而讓直流電通過的特性。
理想中的電感是一個純凈的電感，它沒有電容的成份可讓交流電通過，也沒有電阻可讓直流電通過，也沒有損耗，那么不論它的電感量大小，都可以完全阻止交流電的通過。
以上就是差模電感的工作原理介紹了。目前差模電感一般用在電視影像配備(例如電視機和錄像機等)、辦公自動化配備、音響裝置配備、通訊設備、測量?jī)x器、馬達及其配備用等領域。
