本設計事例使用稱為反激式的變壓器方式。在這里，將說明反激方式的基本電路和特征。
反激式轉換器除了一般的PWM控制外，還有自勵型的RCC（Ringing Choke ConVerter）、RCC利用使用共振技術的準諧振型，一共有3種，常使用在100W以下的開關電源上。

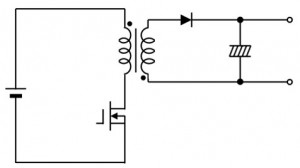

基本電路如圖所示，非常簡單，只有少數部件所組成。經由開關用晶體管斬波輸入電壓（DC），之后再透過開關用變壓器，將電能傳送至二次側。接著，在二次側進行整流、平滑，成為需要的DC電壓。不過，實際的電路會監控輸出，并增加控制開關晶體管的反饋電路、控制電路。
反激式轉換器，可組成降壓和升壓，且同時支持絕緣和非絕緣，優點是確保大輸入電壓范圍，但較大的峰值電流會流過開關元件、二極管和輸出電容器，導致必須采用能支持該峰值電流的部件。
構成絕緣電路時，使用光耦合器或三級繞組，隔離二次側，也就是來自于輸出的反饋。視控制IC而定，在無來自于輸出的反饋下保持穩定。以下為反激式轉換器的特征總結。
反激式轉換器的特征
1.可組成降壓、升壓
2.可組成絕緣、非絕緣
3.構造簡單、能以最少的部件數量組成
4.適用于100W左右的開關電源
5.輸入電壓范圍大
6.和正激方式相比，必須加裝大容值的電容器
7.輸出精度要求不高時，變壓器的匝數比決定其輸出電壓，也可利用作為非穩定輸出電
