數字電橋就是能夠測量電感，電容，電阻，阻抗的儀器，這是一個傳統習慣的說法，最早的阻抗測量用的是真正的電橋方法，隨著現代模擬和數字技術的發展，早已經淘汰了這種測量方法，但 LCR 電橋的叫法一直沿用至今。如果是使用了微處理器的 LCR 電橋則叫 LCR 數字電橋。一般用戶又稱這些為：LCR 測試儀、LCR 電橋、LCR 表、LCR Meter 等等。

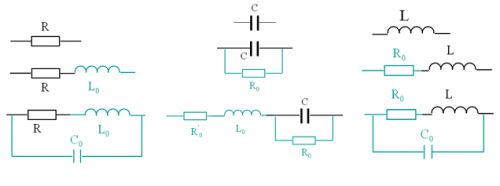

隨著電路信號不斷“高速”、“高頻”。 我們必須知道 LRC 的實際模型，而不能簡單的看成理想模型。

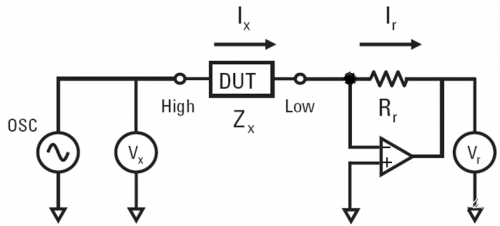

通過精確測量加載到被測件 DUT 的電壓和電流，從而精確測量出 DUT 阻抗值。從圖中可以看出，通過 DUT 的電流等于通過電阻 Rr 的電流，而通過 Rr 的電流可以通過測量 Vr 計算出來。
阻抗的測量歸結為兩個正弦信號的相位差的測量。
在 LCR 數字電橋內部，可以使用相敏檢波器（PSD）分別測出 Vx 和 Vr 對應于某一參考相量的同相量分量和正交分量，然后經模數轉換（A/D）器將其轉化為數字量，再由計算機進行復數運算，即可得到組成被測阻抗 Zx 的電阻值與電抗值。
數字電橋只是繼承了電橋傳統的稱呼。實際上它已失去傳統經典交流電橋的組成形式，而是在更高的水平上回到以歐姆定律為基礎的測量阻抗的電流表、電壓表的線路和原理中。
如何測量電壓與電流的相位差

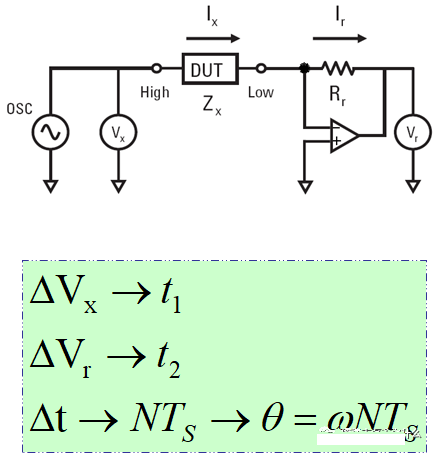

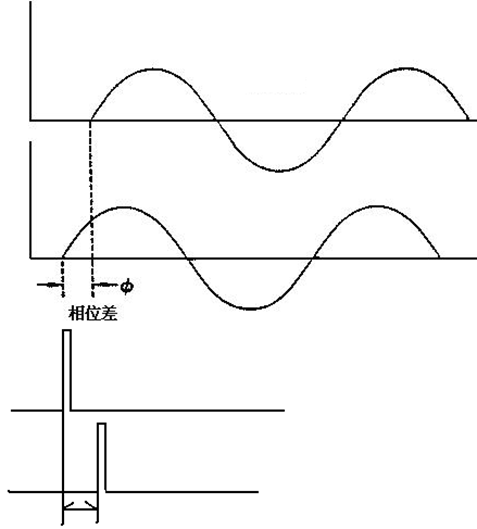

方法一：過零比較+時間測量技術
通過用過零點出發一個電平的方式，再測量?jī)蓚€(gè)過零點之間的時間差。

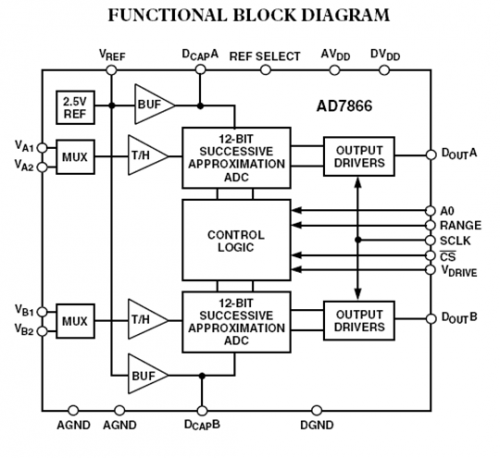

方法二：雙通道同步取樣技術
通過兩路 ADC 采樣后做運算處理分析。

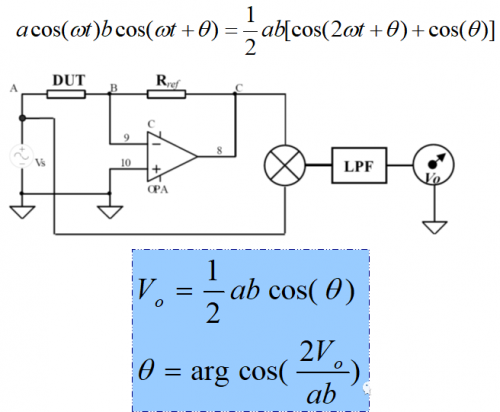

方法三：模擬乘法器
將兩個信號進行乘法。
既然可以獲取角度值，則可以獲得阻抗值。
