在電子電路設計當中，很多情況下都要考慮EMC的問題。在設計中使用MOS管時，在添加散熱片時可能會出現一種比較糾結的情況。當MOS管的EMC通過時，散熱片需要接地，而在散熱片不接地的情況下，EMC是無法通過的。那么為何會出現這種現象呢?
簡單來說，針對傳導可以將一些開關輻射通過散熱器傳導到大地回路，減弱了走傳輸線，讓流通的路徑更多了。針對輻射，沒接地的散熱器不僅沒好處，反而是輻射發射源，對EMC壞處更大，同時接地了，能起到一定的屏蔽效果，所以布板時，將大電解電容用來做屏蔽用，將IC放在大電解電容下面防止干擾都是這個道理。
共模干擾
騷擾通過MOS管與散熱片寄生電容、LISN、以及L、N線返回到源。如果MOS管接地的話，在騷擾電壓一定的情況下，阻抗很低，騷擾電流很大，導致CE測試失效。

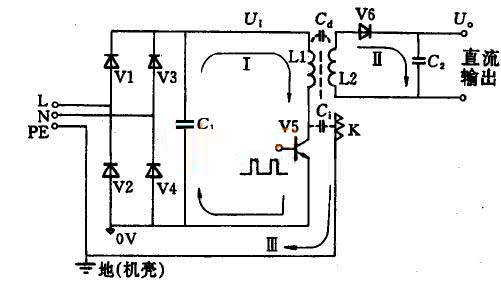

開關管由導通切換為關斷狀態時，脈沖變壓器分布電感儲存的能量，將與C1產生振蕩，導致開關管C、E之間的電壓迅速上升達500V左右，形成浪涌電壓。并產生按開關頻率工作的脈沖串電流，經集電極和散熱器之間的分布電容Ci及變壓器初，次級之間的分布電容Cd返回AC線形成共模騷擾電流。
開關管由關斷切換為導通狀態時，C1通過開關管放電形成浪涌電流產生差模騷擾。
圖1

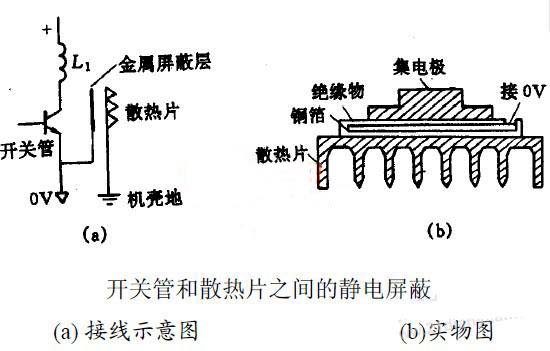

如圖1所示，減少開關管集電極和散熱片之間的耦合電容Ci。可以選用低介電常數的材料作絕緣墊，加厚墊片的厚度。也可以用靜電屏蔽的方法。例如，在集電極和散熱片之間墊上一層夾心絕緣物，即絕緣物中間夾一層銅箔，作為靜電屏蔽層，并接在輸入直流OV地上，散熱片仍接機殼地，這層靜電屏蔽層將大大減小集電極和散熱片之間的電場耦合。
圖2
如圖2所示，即將共模干擾轉化為差模，回流的源中，不通過LISN。
本篇文章分析了MOS管散熱片接地與不接地對EMC的影響，有助于對電路中EMC抑制的理解。希望大家在閱讀過本篇文章之后能夠充分理解文章當中提到的現象，弄明白其中的道理。
