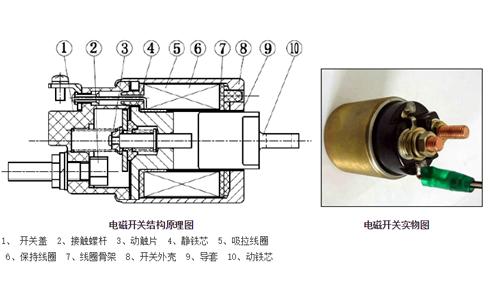

電磁開關，由電磁控制的開關裝置。根據電磁感應原理，給導體（線圈）通過電流，其線圈將產生相應磁場；同時，磁場中的導體受安培力作用產生定向運動（移動）。由此，便構成了電磁開關的工作場景。如下圖結構原理圖，電磁開關由電磁感應部分：5吸拉線圈、6保持線圈、7線圈骨架、9導套，定向運動部分：10動鐵芯、3動觸片、4靜鐵芯以及裝置結構部分：2接觸螺桿、1開關蓋、8開關外殼幾部分組成。
電磁開關主要由電磁鐵機構和電動機開關兩部分組成。

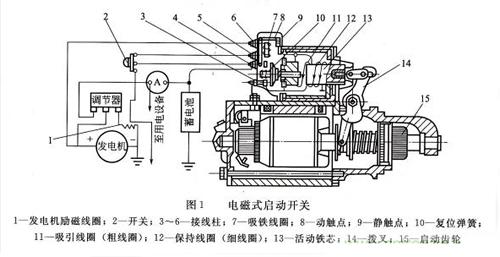

電磁鐵機構由固定鐵心、活動鐵心、吸引線圈和保持線圈等組成。固定鐵心固定不動，活動鐵心可以在銅套里做軸向移動。活動鐵心前端固定有推桿，推桿前端安裝有開關觸盤，活動鐵心后段用調節螺釘和連接銷與撥叉連接。銅套外面安裝有復位彈簧，作用是使活動鐵心等可移動部件復位。
電磁開關的結構與工作原理。電磁開關主要由吸拉線圈、保持線圈、活動鐵芯、接觸盤等組成。其中吸拉線圈與電動機串聯，保持線圈與電動機并聯，直接搭鐵。活動鐵芯-端通過接觸盤控制主電路的導通；
另一端通過撥叉11控制驅動齒輪的嚙合。在啟動機電磁開關上有三個接線柱：主接線柱（接蓄 電池的啟動電纜線），啟動接線拄［接點火開關ST （啟動）擋或啟動繼電器］，點火線圈附加電阻短路接線柱（接點火線圈）。
電磁開關其主要作用：
作為接通或斷開蓄電池與起動機之間電路的機構。
（1）在接通過程中，開關線圈通電產生電磁吸力，使動鐵芯移動，從而一方面拉動撥叉使起動機驅動小齒輪前移與發動機飛輪齒圈嚙合，另一方面推動動觸片使動觸片與接觸螺桿觸點接通，接通蓄電池與起動機之間電路，使直流電動機通電運轉，從而帶動發動機啟動。
（2）斷開過程中，斷開主電路的同時又使起動機驅動小齒輪與飛輪齒圈脫離嚙合而順利退回。
