穩壓二極管的檢查方法圖
之前我們簡單介紹過如何利用萬能表去檢查貼片二極管，那么穩壓二極管又應該如何檢測？下面就由小編一一介紹檢測穩壓二極管。
之前我們簡單介紹過如何利用萬能表去檢查貼片二極管，那么穩壓二極管又應該如何檢測？下面就由小編一一介紹檢測穩壓二極管。
一、穩壓二極管正、負電極的判別方法：
從外形上看，金屬封裝穩壓二極管管體的正極一端為平面形，負極一端為半圓面形。塑封穩壓二極管管體上印有彩色標記的一端為負極，另一端為正極。對標志不清楚的穩壓二極管，也可以用萬用表判別其極性，測量的方法與普通二極管相同，即用萬用表R×1k檔，將兩表筆分別接穩壓二極管的兩個電極，測出一個結果后，再對調兩表筆進行測量。在兩次測量結果中，阻值較小那一次，黑表筆接的是穩壓二極管的正極，紅表筆接的是穩壓二極管的負極。
若測得穩壓二極管的正、反向電阻均很小或均為無窮大，則說明該二極管已擊穿或開路損壞。
二、穩壓二極管穩壓值的測量

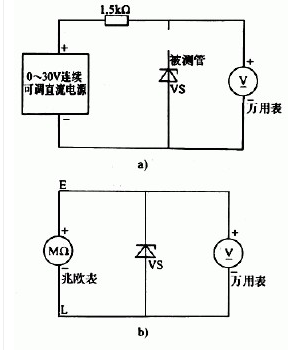

用0~30V連續可調直流電源，對于13V以下的穩壓二極管，可將穩壓電源的輸出電壓調至15V，將電源正極串接1只1.5kΩ限流電阻后與被測穩壓二極管的負極相連接，電源負極與穩壓二極管的正極相接，再用萬用表測量穩壓二極管兩端的電壓值，所測的讀數即為穩壓二極管的穩壓值。若穩壓二極管的穩壓值高于15V，則應將穩壓電源調至20V以上。
也可用低于1000V的兆歐表為穩壓二極管提供測試電源。其方法是：將兆歐表正端與穩壓二極管的負極相接，兆歐表的負端與穩壓二極管的正極相接后，按規定勻速搖動兆歐表手柄，同時用萬用表監測穩壓二極管兩端電壓值（萬用表的電壓檔應視穩定電壓值的大小而定），待萬用表的指示電壓指示穩定時，此電壓值便是穩壓二極管的穩定電壓值。
若測量穩壓二極管的穩定電壓值忽高忽低，則說明該二極管的性不穩定，如下圖：
